ТСС Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-630/4P

Рубильник реверсивный 630A SHIQ5-630/4P с моторным приводом предназначен для автоматического переключения нагрузки между основным и резервным источниками питания по командам управления, приходящим от внешнего контроллера управления этими источниками (например, контроллера системы управления ДГУ), SHIQ5-630/4P используют для сборки БЛОКА АВР электростанций мощностью 250кВт - 300кВт, так же данный вид рубильника применяют в тех случаях, где необходимо бесперебойное питание – лечебные учреждения, торговые центры.

Основные преимущества реверсивного рубильника «Стандарт»:

Реверсивный рубильник имеет встроенный контроллер управления, выдерживает высокий ток, обеспечивает быстрое безыскровое переключение нагрузки, полное отключение нагрузки («нулевое положение»), высокую надежность и удобен в обслуживании. Реверсивный рубильник «стандарт» имеет двухрядное расположение контактов, такая конструкция обеспечивает ему компактность, высокий ресурс и малое искрообразование.

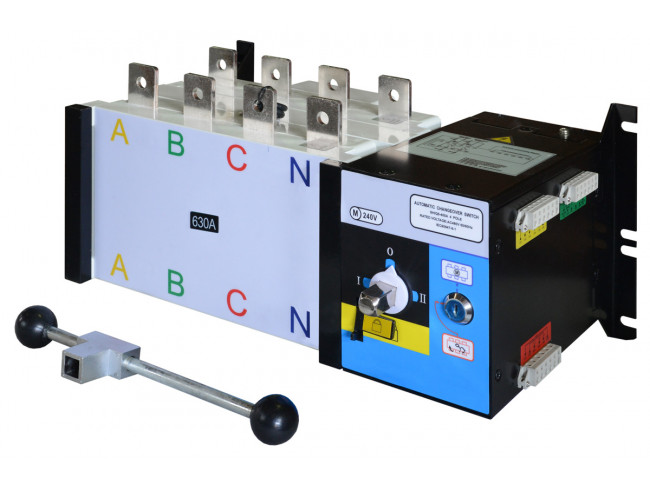

Внешний вид реверсивного рубильника

• Контакты выполнены из меди с промышленным серебряным покрытием, что обеспечивает хорошую электропроводимость.
• Привод с металлическими шестернями.
• Данный тип рубильников имеет термозащиту двигателя, защищает двигатель от перегрева.
• Ограничитель хода с буферной пружиной.
• Надежный металлический привод контактной группы.
• Блок управления производится с высокой точностью на беспылевом производственном участке, что обеспечивает его высочайшее качество.





•
•

Условия применения реверсивного рубильника

• Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов.
• Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
• относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры.
• Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей.
• Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля.
• Допустимый угол наклона рубильника ±23°.
• Класс защиты: IP20.
• Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ.
• Гарантия 12 месяцев.
